Kamis, 22 Februari 2018

Konfigurasi User Hotspot Mikrotik dan Halaman Login Mikrotik

   Februari 22, 2018

Konfigurasi User Hotspot Mikrotik dan Halaman Login Mikrotik

Langkah Kerja :
1. Pertama pastikan winbox dengan os mikrotik sudah terhubung
2.Lalu buka fitur hotspot seperti di bawah ini


Lalu buka User Profiles


Buat 3 User Profiles, SuperAdmin, Admin dan User




Pilih Address pool yang sudah di konfigurasi sebelumnya, postingan yang “ Cara Konfigurasi Hotspot di Mikrotik “


 Setelah membuat 3 User Profiles, sekarang buat User nya..
SuperAdmin > Nama Bapa
Admin > Nama Kalian
User > Nama Adik







Konfigurasi 3 User sudah selesai, sekarang cara ganti Login Page
Pertama, download terlebih dahulu temanya.
Setelah itu, pindahkan file yang sudah di download ke “ File “ yang ada di winbox, lihat gambar dibawah




Sekarang masuk ke Hotspot > Server Profiles. Lalu klik hsprof1 dan ubah HTML directory nya menjadi nama tema kalian, lihat gambar dibawah




  Sekarang lihat hasilnya

Suumber : http://m-ramdhan9f.blogspot.co.id/
               : https://rifanmcom.wordpress.com/2018/02/21/management-user-hostpot-mikrotik/



   No Comments

di Februari 22, 2018 0 komentar

Selasa, 13 Februari 2018

Management Hotspot Pada Mikrotik

   Februari 13, 2018

Management Hotspot Pada Mikrotik

Dasar Teori  : Hotspot adalah suatu istilah bagi sebuah area dimana orang atau user bisa mengakses jaringan internet, asalkan menggunakan PC, laptop atau perangkat lainnya dengan fitur yang ada WiFi (Wireless Fidelity) sehingga dapat mengakses internet tanpa media kabel.
Atau definisi Hotspot yang lain adalah area dimana seorang client dapat terhubung dengan internet secara wireless (nirkabel atau tanpa kabel) dari PC, Laptop, notebook ataupun gadget seperti Handphone dalam jangkauan radius kurang lebih beberapa ratus meteran tergantung dari kekuatan frekuensi atau signalnya.
Fungsi Hotspot yaitu dengan Hotspot kamu bisa melakukan koneksi internet seperti browsing, berkirim email, chatting transaksi bank, mendownload, sambil menunggu seseorang, hangout, maupun saat bertemu dengan rekan bisnis kamu dan lain-lain.
WiFi adalah kependekan dari “Wireless Fidelity” merupakan sebutan untuk standar jaringan atau network nirkabel (tanpa kabel) dengan menggunakan Frekuensi Radio yang sering dikenal dengan Radio Frequency (RF). Di mana ketika awalnya Wi-Fi hanya ditujukan untuk pengunaan perangkat nirkabel (jaringan tanpa kabel) dan Local Area Network (LAN), namun pada saat ini WiFi lebih banyak digunakan untuk mengakses jaringan internet. Sehingga dalam hal ini sangat memungkinan jika seseorang dengan komputer yang berisikan fitur wireless card ataupun PDA (Personal Digital Assistant) untuk bisa terhubung dengan internet dengan menggunakan titik akses atau yang lebih dikenal dengan sebutan istilah “hotspot”.
Langkah Kerja :
Pertama siapkan winbox dan os mikrotik 6.41
Lalu















Untuk proses instalasi mikrotik os,lakukan saja seperti biasa.Jika ada terjadi eror coba cek postingan saya yang sebelumnya tentang bagaimana cara instal mikrotik.
Kita langsung pada konfigurasi Winbox nya :

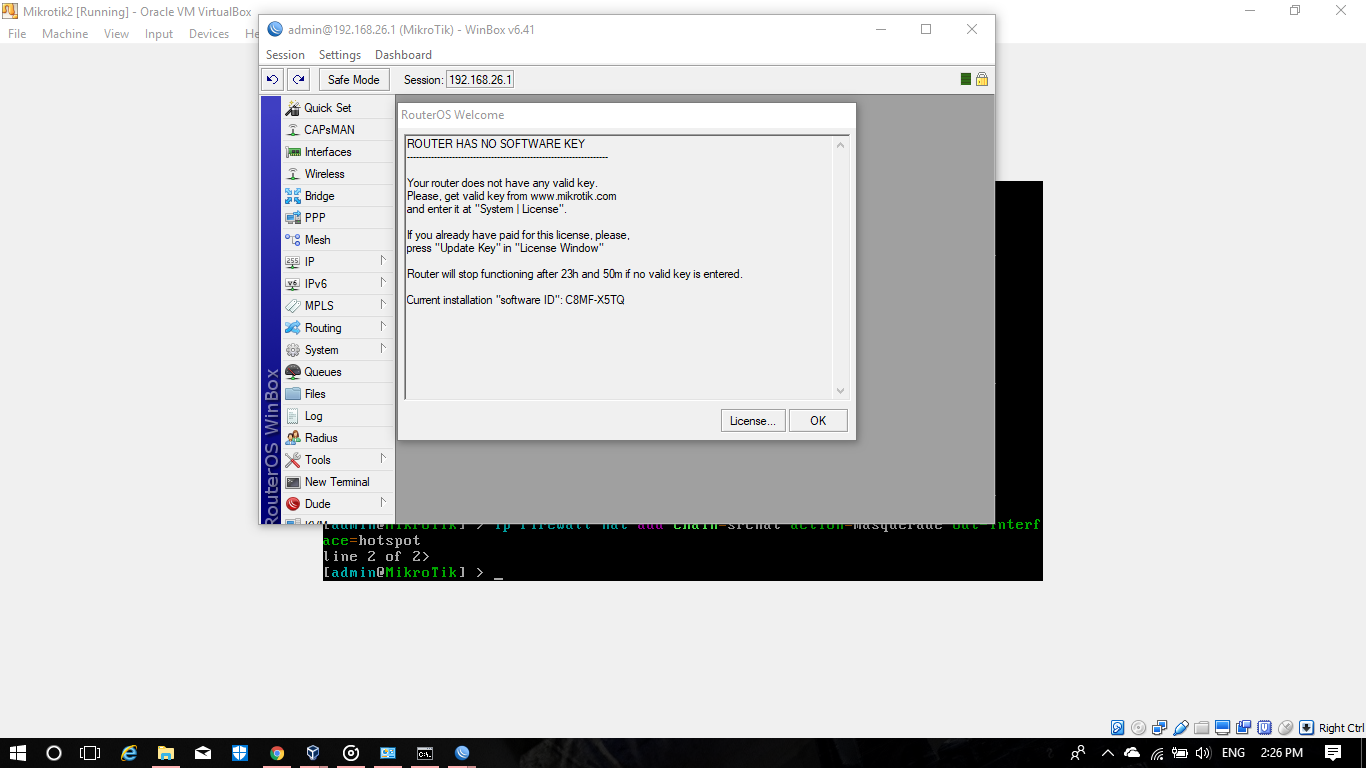

1. Langsung hubungkan antara ip mikrotik os pasa winbox

2. Lalu cari menu hotspot


3. Setelah itu ke hotspot setup

4.Lalu tekan next saja,jika perlu ada yang di setting...setting terlebih dahulu












Pada langkah langkah di atas ada pada saat kita mengatur range ip saya menggunakan range 192.168.26.1 - 192.168.26.254 saya menggunakan hingga ip 192.168.26.254.Lalu pada setting user hotspot saya menggunakan userid : arrahman password : arrahman.Untuk DNS nya saya isikan rifqiarrahman.hotspot.com itu sebagai alamat login hotspot.

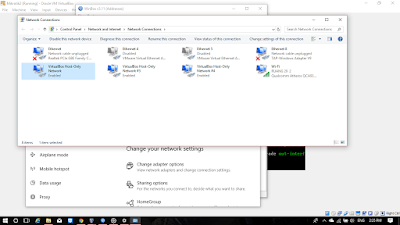

Setelah itu coba obtainkan lagi ip pada adapter kalian yang tadi

Dan jika ketika kalian ping ke server 192.168.26.1 (yang saya) itu ada destination host unrecheable itu berarti anda berhasil mengaktifkan fitur hotspot.

Yang terakhir kita buka halaman login pada chrome kalian masing masing seperti di bawah ini



Bisa kalian lihat saya berhasil login pada hotspot.

Sekian pada postingan blog saya kali ini,mohon maaf bila banyak terjadi kesalahan atau typo :) kritik dan saran yang membangun sangat diperlukan untuk blog ini.Terima Kasih.




   No Comments

di Februari 13, 2018 0 komentar

Latihan Soal Teknolgi Layanan Jaringan

   Februari 13, 2018

Soal
1. Operating system yang digunakan untuk komunikasi data suara/video adalah…
    A. Windows 10                                            C. Asterisk                               E.FreeBSD
    B. Linux                                                       D. Debian
2. Asterisk dapat digunakan untuk…
         A. EIGRP                                                 C. EGP                                      E. IGP
         B. VoIP                                                     D. BGP
3. Aplikasi yang dapat digunakan untuk telepon dan video call dengan menggunakan server    yang        kita buat sendiri adalah…
    A. X-Lite                                                      C. WhatsApp                            E. Ask.fm
    B. Facebook                                                 D. Line
4. Pada Aplikasi X-Lite kita dapat membuat user yang lain sebagai client,apakah yang diperlukan        client pada aplikasi X-Lite agar dapat terhubung dengan client yang lainnya…
    A. Pulsa                                                        C. Wifi                                     E. Hotspot
    B. Kuota                                                       D. IP Address
5. Kepanjangan dari VoIP adalah…
    A. Voice Over Intranet Protocol
    B. Voice Over Intranet Preparation
    C. Voice Oval Internet Posisition
    D. Voice Oval Intranet Posisition
    E. Voice Over Internet Protocol
6. Kelebihan jika kita menggunakan VoIP,kecuali…
    A. Biaya Murah                    C.  Kualitas Suara Kurang Jernih         E. Penggunaan Alat Mudah
    B. Instalasi Mudah               D. Penggunaan Bandwith Minim
7.Kelemahan jika kita menggunakan VoIP,kecuali…
   A. Penggunaan Bandwith Minim     C. Ada Jeda Ketika Komunikasi           E. Peralatan Mahal
   B. Kualitas Suara Kurang Jernih       D. Pembatasan Jaringan
8. Kepanjangan dari PBX…
    A.  Private Branch Exchange                                   D. Private Brand Ex
    B. Private Branch Exsternal                                     E.Private Branding Ex-hosting
    C. Private Brand Ex-hosting
9. “adalah penyedia layanan telepon yang melayani pertukaran telepon dengan pusat di dalam suatu perusahaan, dan menjadi penghubung antara telepon dari publik ke telepon perusahaan atau jaringan telepon dari perusahaan ke jaringan perusahaan lainnya di area yang lebih luas sehingga dapat tercakup oleh publik.” Merupakan pengertian dari…
     A. VoIP                                            C. Asterisk                               E. Linux
     B. X-Lite                                          D. PBX
10. Yang tidak termasuk fungsi PBX…
      A. Menyediakan Layanan Akutansi
      B. Menjaga Sambungan Selama Menggunakan Telepon
      C. Mematikan Sambungan Antara Koneksi Dengan Perintah Yang Sesuai
      D. Layanan Otomatis Panggilan
      E. Penyedia Layanan IP Address




   1 Comment

di Februari 13, 2018 1 komentar

Kamis, 01 Februari 2018

Pengertian VoIP,Server Softswitch,PBX

   Februari 01, 2018

Pengertian VoIP Server SoftSwitch dan PBX

Pengertian  VoIP ( Voice over Internet Protocol )

Voice over Internet Protocol adalah Teknologi yang menjadikan media internet untuk bisa melakukan komunikasi suara jarak jauh secara langsung. Sinyal suara analog, seperti yang anda dengar ketika berkomunikasi di telepon diubah menjadi data digital dan dikirimkan melalui jaringan berupa paket-paket data secara real time.

 Dalam komunikasi VoIP, pemakai melakukan hubungan telepon melalui terminal yang berupa PC atau telepon biasa. Dengan bertelepon menggunakan VoIP, banyak keuntungan yang dapat diambil diantaranya adalah dari segi biaya jelas lebih murah dari tarif telepon tradisional, karena jaringan IP bersifat global. Sehingga untuk hubungan Internasional dapat ditekan hingga 70%. Selain itu, biaya maintenance dapat di tekan karena voicedan data networkterpisah, sehingga IP Phone dapat di tambah, dipindah dan di ubah. Hal ini karena VoIP dapat dipasang di sembarang ethernet dan IP address, tidak seperti telepon konvensional yang harus mempunyai port tersendiri di Sentral atau PBX (Private branch exchange).

Server SoftSwitch dan Cara Kerjanya

Softswitch merupakan entitas berbasis software yang menjadikan fungsi control panggilan pada jaringan IP. Softswicth diperkenalkan dan dikembangkan oleh International Softswicth Consortium (ISC), yang sekarang telah berubah namanya menjadi International Packet Communications Consortium (IPCC) dan terakhir berubah lagi namannya menjadi Multiservice Swicthing Forum (MSF).Softswitch adalah suatu alat yang mampu menghubungkan antara jaringan sirkuit dengan jaringan paket, termasuk di dalamnya adalah jaringan telpon tetap (PSTN), internet yang berbasis IP, kabel TV dan juga jaringan seluler yang telah ada selama ini.Softswitch lebih dikenal sebagai IP-PBX. Perangkat perangkat dalam sofswitch yaitu :
  • Media Gateway  Controller (MGC) yang sering disebut dengan perangkat call agent
  • Aplication / fitur server
  • Media server
Selain memiliki berbagai perangkat, Softswitch juga memiliki kapsitas yaitu harus mampu trafik panggilan minimal 4 juta BHC dan dapat pula ditambah kapsitasnya sesuai kebutuhan. Kapsitas sistem ini juga harus disdesain secara modular.

MGC akan bekerja di tataran pengaturan panggilannya (call control) serta call processing. MGC akan mengontrol panggilan yang masuk untuk mengetahui jenis media penggilan dan tujuannya. Dari situ, MGC akan mengirikan sinyal ke MG untuk melakukan koneksi, baik intrakoneksi jaringan sirkuit ke sirkuit atau paket ke paket maupun interkoneksi jaringan sirkuit ke paket dan sebaliknya. Jika diperlukan, MGCkan meminta MG melakukan konversi media yang sesuai dengan permintaan, atau langsung meneruskan panggilan jika tidak diperlukan konversi.

Antara MGC dan MG sendiri akan saling berhubungan dengan protokol Megaco atau MGCP (Media Gateway Control Protocol). Sementara itu, satu MGC akan berhubungan dengan MGC yang lain, baik itu yang berada di jaringan yang sama maupun berbeda, dengan mengirimkan protokol sinyal tertentu. Untuk jaringan sirkit, MGC akan mengirimkan SS7 (Signalling System 7), sementara jika berhubungan dengan jaringan paket, maka MGC akan menggunakan H.323 atau SIP (Season Initiation Protocol).

Sedangkan MG sendiri ‘hanya’ akan bekerja sebagai converter antara jaringan sirkuit dengan jaringan paket. Di sini fungsi softswitch menjadi hanya setara dengan ‘switch analog’ dan tidak memberikan layanan yang lain. MG juga bisa bekerja di sisi pelanggan maupun penyedia layanan, dimana softwitch bukan hanya berfungsi sebagai converter, namun juga memberikan feature lebih, termasuk dial-tone tentunya. Pada posisi ini, maka softswitch akan bekerja lebih kompleks.


Diagram VoIP dan Cara Kerjanya

Prinsip kerja VoIP adalah mengubah suara analog yang didapatkan dari speaker pada Komputer menjadi paket data digital, kemudian dari PC diteruskan melalui Hub/ Router/ ADSL Modem dikirimkan melalui jaringan internet dan akan diterima oleh tempat tujuan melalui media yang sama. Atau bisa juga melalui melalui media telepon diteruskan ke phone adapter yang disambungkan ke internet dan bisa diterima oleh telepon tujuan.

 Pengertian PBX

PBX adalah sebuah sentral privat dengan fitur seperti sentral public yang di gunakan oleh suatu lembaga / perusahaan dalam melayani komunikasai internet perusahaan tersebut



Cara Kerja PBX Server SoftSwitch

Sebuah sistem IP PBX terdiri dari satu atau lebih telepon SIP, server IP PBX dan secara opsional VOIP Gateway untuk terhubung ke jalur PSTN yang ada. Fungsi PBX IP server mirip dengan cara kerja proxy server: klien SIP, baik berupa software (softphone) atau perangkat keras berbasis ponsel, mendaftar ke server IP PBX, dan ketika mereka ingin membuat panggilan mereka meminta IP PBX untuk melakukan panggilan. IP PBX memiliki daftar semua ponsel / pengguna dan alamat yang sesuai dengan SIP mereka dan dengan demikian dapat menghubungkan panggilan internal atau rute panggilan eksternal baik melalui gateway VOIP atau penyedia layanan VOIP

Sumber : https://ayuanggrianih.wordpress.com/tugas-kuliah/tugas-i-jaringan-interner/2-apa-yang-                     dimaksud-dengan-voip-jelaskan-dan-gambarkan-cara-kerjanya/
               http://mata-cyber.blogspot.co.id/2014/09/pengertian-softswicth-dan-cara-kerja-         softswicth.html
               http://dataserverku.blogspot.co.id/2015/11/pengertian-dan-cara-kerja-voip-diagram.html
